Busch-Jaeger Tastdimmer 250W | ECO-DIM.14 + Busch-Jaeger pulsdrukker

|
Artikelnr.  Art.nr
66-100004
36,96
(incl. 21% btw)
Direct leverbaar
Direct leverbaar

Direct leverbaar

  • Gratis verzending vanaf €50
  • Voor 16u besteld, vandaag verstuurd!
  • Eerlijk advies van onze experts
  • 30 dagen retourgarantie
Productbeschrijving

✓ Inbouw
✓ 0-250W LED (RC) / 0-150W LED (RL)
✓ Goedkope Busch-Jaeger tastdimmer (ECO-DIM.14 + Busch-Jaeger pulsdrukker)
✓ Optimale dimbaarheid & lichtstabiliteit
✓ MIN, MAX en Speed afstelling
✓ Bescherming tegen overbelasting, oververhitting & stoorsignalen
✓ Geschikt voor bijna alle dimbare led lampen
✓ 2-draads en 3-draads aansluiting mogelijk (nuldraad of bypass niet vereist)
✓ 1P maakcontact
✓ Geschikt voor wisselschakeling met pulsdrukker
✓ Soft-start systeem

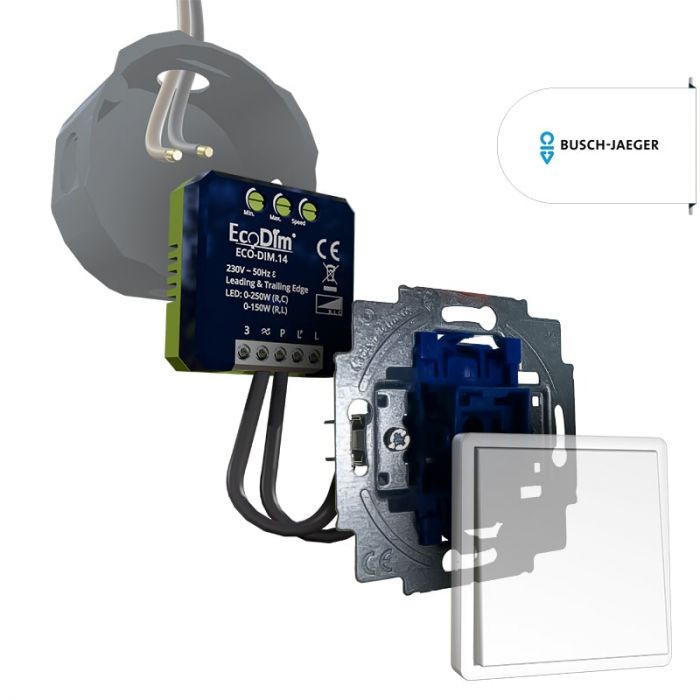

Deze tastdimmer bestaat uit de dimmodule ECO-DIM.14 + de Busch-Jaeger pulsdrukker. Hiermee creëer je een Busch-Jaeger tastdimmer. Dit is een goedkoper alternatief dan wanneer je een complete tastdimmer zou kopen. Daarnaast profiteer je van de sublieme dimkwaliteiten van EcoDim, zoals 0-250W LED vermogen, MIN/MAX/Speed afstellingen, kan het zowel 2-draads als 3-draads aangesloten worden, heeft het een kleine inbouwdiepte (geschikt voor U50 inbouwdozen) en is het geschikt voor beide dimtechnieken fase afsnijding & aansnijding (geschikt voor alle dimbare led lampen).

Het enige wat je zelf nog hoeft toe te voegen (elders kopen) is een Busch-Jaeger bedieningswip – in het door jou gewenste design en kleur wat bij de rest van je schakelmateriaal in huis past.

Led dimmer module ECO-DIM.14 + Busch-Jaeger pulsdrukker

Op zoek naar een tastdimmer? Dan is deze dimmodule + Busch-Jaeger pulsdrukker wat voor jou!

Deze dimmer kan worden aangesloten middels de normale 2-draads aansluiting, maar het is ook mogelijk om deze met 3 draden (dus met nuldraad) te installeren. Je bedient de dimmer met de pulsdrukker van Busch-Jaeger.

Daarnaast beschikt de led dimmer over een groot bereik (tot 250W led), uitmuntende dimbaarheid en lichtstabiliteit (MIN én MAX afstelling), kan je zelf de Speed (snelheid van dimmen) instellen en past de tastdimmer in iedere normale inbouwdoos (U40 & U50).

Geschikt voor alle (normale) dimbare led lampen. De dimmer wordt geleverd incl. duidelijke Nederlandse handleiding.

Geschikte led lampen

Met deze inbouw dimmer dim je lampen met een Busch-Jaeger pulsdrukker. De tastdimmer is geschikt voor lampen met de dimtechniek fase afsnijding én lampen met de dimtechniek fase aansnijding. Dit is ideaal wanneer je niet weet op welke dimtechniek je lampen werken.

Geschikte merken led lampen i.c.m. deze led dimmer zijn o.a.:

  • IKEA (m.u.v. Tradfri)
  • Philips (m.u.v. Hue)
  • Osram
  • Megaman
  • Sylvania
  • Sencys (Praxis)
  • Livarno Lux (Lidl)
  • Ecobright

Niet geschikt:

  • Pharox
  • Calex E14, met gedraaid staafje of Gold serie
  • Handson
  • Slimme led lampen, zoals Hue led lampen/Tradfri led lampen, etc.

Deze ECO-DIM.14 led dimmer inbouwmodule fase afsnijding en fase aansnijding + Busch-Jaeger pulsdrukker is geschikt voor:

  • Led lampen dimbaar op fase afsnijding/trailing edge/R,C (max. 250W)
  • Led lampen dimbaar op fase aansnijding/leading edge/ R,L (max. 150W)
  • Energie/Spaarlampen dimbaar (max. 300W)
  • Halogeenlampen 230V dimbaar (max. 300W)
  • Gloeilampen 230V dimbaar (max. 300W)
  • Laagspanningslampen met dimbare elektronische trafo, input 230V (max. 250W)

Niet geschikt voor gebruik i.c.m. kerntrafo's

Let op: Plaats nooit een gemixte lading (bijv. combi led en halogeen) op één dimmer.

Waarom deze dimmer module + Busch-Jaeger pulsdrukker?

Inbouw

De dimmer module heeft een inbouwdiepte van slechts 15mm. Hiermee past het samen met de Busch-Jaeger pulsdrukker in iedere normale inbouwdoos.

Geschikt tot 250W led

De tastdimmer heeft een groot bereik tot maar liefst 250W LED. Hiermee kan je dus zowel hele lage vermogens (bijv. 1 led lamp) als een hoog totaalvermogen uitstekend dimmen.

Let erop dat de dimkwaliteit altijd afhankelijk is van zowel de dimbare led lamp/driver en de led dimmer. De led dimmer dient afstelmogelijkheden te hebben. Daarmee zit je met deze dimmer dus goed. De led lamp dient over een kwalitatieve dimbare led driver (onderdeel in de led lamp) te beschikken. Is deze van hoge kwaliteit? Dan kan de led lamp met deze led dimmer helemaal tot 0W terug dimmen.

Geschikt voor alle A-merken pulsdrukkers

Deze dimmer module is universeel toepasbaar achter alle merken pulsdrukkers/pulsschakelaars. Let erop dat dit wel echt een pulsdrukker met maakcontact is, en geen aan/uitschakelaar. Het enige waar je verder op moet letten is de inbouwdiepte van de pulsdrukker, zodat je weet of het totaalplaatje (pulsdrukker + dimmer module 15mm) in jouw inbouwdoos past. In ons assortiment vind je ook tastdimmers van andere merken. Zo kun je het merk schakelmateriaal kiezen dat in jouw huis aanwezig is.

Andere merken tastdimmers:

Bij dit product hoef je verder alleen een Busch-Jaeger bedieningswip aan te schaffen. Daarna ben je compleet om deze als tastdimmer te gebruiken!

Optimale dimbaarheid & lichtstabiliteit / MIN, MAX en Speed afstelling

Je kan de Led tastdimmer specifiek op jouw aangesloten led lampen afstellen. Met de MIN potmeter regel je het minimale licht en de stabiliteit in de laagste lichtstand. Met de MAX potmeter stel je de maximale lichtopbrengst en lichtstabiliteit in de hoogste stand in.

Met de potmeter "Speed" kan je instellen hoe snel de led lampen moeten dimmen. Hiermee regel je zelf hoe lang je de pulsdrukker moet inhouden tot deze van 100% naar 0% is gedimd. Hoe je deze instellingen instelt, wordt duidelijk toegelicht in de meegeleverde installatiehandleiding.

Bescherming tegen overbelasting & stoorsignalen

De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Tevens is de dimmer beschermd tegen oververhitting. Tot slot zorgt de overload protection ervoor dat de dimmer beschermd is tegen overbelasting van de dimmer, zoals een te hoog aangesloten wattage.

Geschikt voor wissel/hotelschakeling met pulsdrukker

De dimmodule is geschikt voor een wisselschakeling en kruisschakeling met een bedrade pulsdrukker.

Bij een wisselschakeling of kruisschakeling gebruik je op het éne punt deze tastdimmer (ECO-DIM.14 + Busch-Jaeger pulsdrukker) en op het andere punt alleen een pulsdrukker (maakcontact)

Geruisloos dimmen

Dankzij de hoge kwaliteit van deze led dimmer kunnen alle led lampen geruisloos gedimd worden. Geen zoemende dimmer of led lampen dus!

Soft-start systeem

Het soft-start systeem zorgt ervoor dat de lampen op de laatst gebruikte dimstand aan gezet kunnen worden. Let wel, indien je de lampen lager dan 10% had staan, zal de dimmer de led lampen (bij het opnieuw aanzetten) op 10% aan zetten. Je kan vervolgens handmatig de lampen weer iets verder terug dimmen. Dit is ter voorkoming dat de lampen niet genoeg voeding krijgen om aan te kunnen springen. Bij alles boven de 10% wordt exact dezelfde stand weer gebruikt bij het inschakelen.

Hulp nodig?

Heb je nog vragen over deze kwalitatieve tastdimmer? Bel of mail ons gerust.
Onze specialisten staan je graag te woord!

 LET OP:

  • Geschikte merken dimbare led lampen met deze led dimmer fase afsnijding & fase aansnijding:
    IKEA LEDARE  & LUNNOM / Philips / Osram Parathom Advanced, Parathom Pro, Parathom Retrofit en Vintage 1906 / Megaman / Ecobright.
  • Het kan voorkomen dat wanneer je de lampen uitschakelt op de max. dimstand en weer aanzet de lampjes afzonderlijk aangaan en dat de lichtstand kort automatisch van 100% naar de door jou ingestelde stand gaat. Het eerste heeft te maken met de dimbare drivers van de lamp. Het tweede met de led dimmer. Dit verschilt per situatie.
Specificaties
EAN code
8719322373939
Merk
Busch-Jaeger
Aansluitvermogen LED
0-250W RC / 0-150W RL
Max. aansluitvermogen LED
250W
Aansluiting
2-draads, 3-draads
Artikelnaam fabrikant
ECO-DIM.14
Dimtechniek
Fase aan- en afsnijding (RLC)
Input (volt)
230V
Lengte (mm)
45,1
Breedte (mm)
45,1
Inbouwdiepte (mm)
15
Keurmerken
CE
Garantie
2 jaar
Geleverd incl.
Pulsdrukker
Installatie

De inbouw dimmermodule kan zowel met een 2-draads als 3-draads aansluiting geïnstalleerd worden.

2-draads aansluiting

Wanneer je de dimmer met een 2-draads aansluiting wilt installeren heb je de fasedraad (vaak bruin) en de schakeldraad (vaak zwart) nodig.

Het schakeldraad plaats je in het aansluitpunt met het golfje en het pijltje. De fasedraad gaat in aansluitpoort “L”.

De Lp en P gaan rechtstreeks naar de pulsdrukker.

3-draads aansluiting

Bij een 3-draads aansluiting gebruik je de nuldraad (vaak blauw) de fasedraad (vaak bruin) en de schakeldraad (vaak zwart).

De nuldraad (vaak blauw) gaat in het aansluitpunt van de “3”. De schakeldraad gaat in het “golfje met pijltje”. En de fasedraad gaat in het vakje van de “L”.

De Lp en P gaan rechtstreeks naar de pulsdrukker.

Installatie met pulsschakelaar/ -drukker

De dimmer module is te installeren met een pulsschakelaar.

Stap 1: Verwijder de enkepolige/wisselschakelaar en haal hierbij eerst de spanning er vanaf.

Stap 2: Installeer de fasedraad (vaak bruin) in de L connector/poort van de dimmermodule. Monteer het schakeldraad (vaak zwart) in de poort met het golfje en het pijltje. Een eventuele nuldraad (vaak blauw) plaats je in de "3".

Stap 3: Monteer twee zwarte korte schakeldraden van ongeveer vijf centimeter in de dimmermodule. Deze kun je plaatsen in de connector/aansluitpoort LP en P. Daarna kun je deze draden in de pulsschakelaar monteren waardoor de pulsschakelaar verbinding maakt met de dimmermodule en je de dimmermodule met deze schakelaar kunt bedienen.

Stap 4: Zet nu de spanning er weer op. Je kunt nu de lamp aanzetten door op de pulsschakelaar te drukken. Stel nu de MIN, MAX en SPEED in voor het minimale lichtniveau, maximale lichtniveau en de snelheid waarmee de pulsschakelaar de lampen moet dimmen. Wanneer je dit hebt ingesteld en het goed werkt, dan kun je alles in de inbouwdoos plaatsen.
