Led vloerdimmer 0-50W wit | ECO-DIM.09 (W)
Direct leverbaar
Productbeschrijving
✓ 0-50W LED
✓ Optimale dimbaarheid & lichtstabiliteit
✓ MIN en MAX afstelling (Uniek!)
✓ Bescherming tegen overbelasting, oververhitting & stoorsignalen
✓ Geruisloos dimmen
✓ Soft-start systeem
✓ Incl. anti-slip pads
✓ Geschikt voor 90% van alle dimbare led lampen
✓ Druk/draaiknop

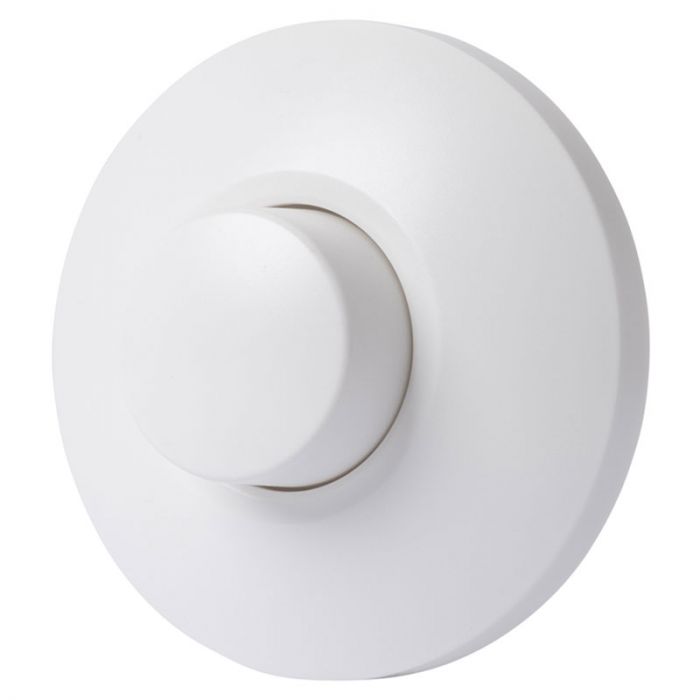

Deze witte led vloerdimmer met draaiknop én zowel MIN als MAX afstelling. Hiermee kun je dus de beste dimbaarheid uit iedere led lamp halen. Daarnaast kun je gewoon de welbekende druk/draaiknop gebruiken (i.p.v. pulsdrukker). Veel gebruiksvriendelijker te bedienen!
Geschikt voor:
- 0-50W LED
- 10-100W Halogeen
- 10-100W Laagvoltage verlichting elektronische/RC trafo
Niet geschikt voor gebruik i.c.m. kerntrafo's
Geschikte merken led lampen i.c.m. deze snoerdimmer zijn o.a.:
- IKEA
- Philips
- Osram
- Megaman
- Sylvania
- Sencys (Praxis)
- Livarno Lux (Lidl)
- Ecobright
Niet geschikt:
- Calex
- Handson
- Pharox
Geleverd zonder snoer. Zelf aan te sluiten op jouw lampsnoer/netsnoer.
Direct aan te sluiten op 230V.
Type: Digitale led vloerdimmer
Let op: Heb je 12V led lampjes? Je kunt 12V led lampjes niet direct op deze 230V dimmer aansluiten. Er dient altijd een 12V dimbare led trafo tussen 12V led lampjes en deze 230V vloerdimmer te zitten. Led lampen op een elektronische/RC trafo zijn wel geschikt. Led lampen op een magnetische/gewikkelde/RL trafo zijn niet geschikt.
Gebruik je deze led vloerdimmer i.c.m. onze G9 led lamp Basic (artikelnr. 05-100001), zorg er dan voor dat je een dimstabilisator mee besteld om het nagloeien van de G9 lamp te voorkomen.
Gebruik je een KlikAanKlikUit systeem? Na de stroomonderbreking dient de vloerdimmer altijd weer handmatig aan gezet te worden. Dit werkt dus niet ideaal op elkaar.
Heb je nog vragen over deze led vloerdimmer?
Neem dan gerust contact met ons op.
Specificaties
EAN code |
8719322371256
|
---|---|
Merk |
EcoDim
|
Aansluitvermogen LED |
0-50W
|
Max. aansluitvermogen LED |
50W
|
Aansluiting |
2-draads
|
Artikelnaam fabrikant |
ECO-DIM.09 (W)
|
Dimtechniek |
Fase afsnijding (RC)
|
Input (volt) |
230V
|
Lengte (mm) |
80
|
Breedte (mm) |
80
|
Hoogte (mm) |
30
|
Kleur |
Wit
|
RAL-kleur |
RAL9003
|
Keurmerken |
CE, RoHS
|
Garantie |
2 jaar
|
Installatie
Vloerdimmer 230V
Deze vloerdimmer is direct op 230V aan te sluiten. Let op: Heb je led lampjes werkend op 12V? Gebruik dan altijd een 12V dimbare led trafo tussen de 12V led lampjes en deze 230V vloerdimmer.
Gebruik je een KlikAanKlikUit systeem? Na de stroomonderbreking dient de dimmer altijd weer handmatig aan gezet te worden. Dit werkt dus niet ideaal op elkaar.
Vloerdimmer led aansluiten
- Draai de schroeven los aan de onderkant van de vloerdimmer
- Haal nu de dimmerknop en de bovenkant van de vloerdimmer eraf
- Draai de schroeven los om het installatiedraad straks te kunnen bevestigen
- Strip de installatiedraden zodat er goed contact gemaakt kan worden
- Plaats de L (bruine draad) en N (blauwe draad) nu in de contacten
- Schroef nu de installatiedraden vast in de contacten
- Herhaal stap 3 t/m 6 nu voor de andere kant (aansluitpunt van het snoer naar de lamp)
- Controleer of de draden goed vast zitten.
- Plaats de onderkant en bovenkant weer op elkaar
- Draai de schroeven aan de onderkant weer vast
- Plaats de dimmerknop weer op de draaipin
Heb je nog geen netsnoer van de vloerdimmer naar het stopcontact?
Voeg dan een netsnoer 1.5m met eurostekker toe aan jouw bestelling.
Minimale en maximale lichtniveau instellen
Let op: Door een drukfout zijn de MIN en MAX afstelling omgedraaid.
Houd hier rekening mee tijdens het afstellen.
Aan de achterkant van de snoerdimmer vind je een MIN potmeter en MAX potmeter.
MIN instellen: Zet de led lampen aan met de druk/draaiknop. Wanneer de lampen aan staan zet je een schroevendraaier in de MIN en draai je naar links. Wanneer het licht onstabiel wordt (of uit gaat) draai je iets verder naar rechts zodat het licht stabiel wordt. Laat de potmeter op deze plek staan, zodat het licht in het laagste lichtniveau altijd stabiel blijft.
MAX instellen: Zet de led lampen aan met de druk/draaiknop. Wanneer de lampen aan staan zet je een schroevendraaier in de MAX en draai je naar rechts. Wanneer het licht onstabiel wordt (of uit gaat) draai je iets terug naar links zodat het licht stabiel wordt. Laat de schroef/potmeter op deze plek staan, zodat het licht in het hoogste lichtniveau altijd stabiel blijft.
Min. aan te sluiten LED vermogen: 0W
Max. aan te sluiten LED vermogen: 50W
