Opbouwframe 60x60 led paneel wit

Waardering:
9 / 10  -
(6)  reviews
|
Artikelnr.  Art.nr
09-200002
12,95
(incl. 21% btw)
Direct leverbaar
Direct leverbaar

Direct leverbaar

  • Gratis verzending vanaf €50
  • Voor 16u besteld, vandaag verstuurd!
  • Eerlijk advies van onze experts
  • 30 dagen retourgarantie
Productbeschrijving

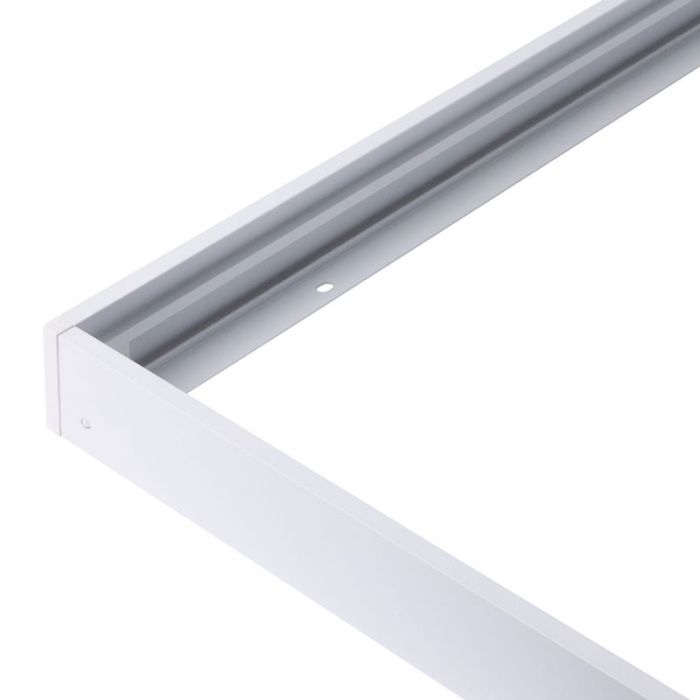

Opbouwframe voor led paneel 60x60cm.

✓ Strak design
✓ Kleur: wit
✓ Kliksysteem (dus geen zichtbare schroefgaten)
✓ Eenvoudige installatie
✓ Voldoende bergruimte voor de driver/trafo
✓ Geschikt voor Ecobright led panelen 60x60cm Pro & Basic

Je wilt graag een strak led paneel aan jouw plafond bevestigen, maar heeft geen systeemplafond of wil het paneel niet hangend plaatsen? Met dit opbouwframe creëer je jouw opbouw led paneel!

Met dit witte opbouwframe kun je je led paneel aan jouw plafond bevestigen. Je maakt weliswaar van een gewoon led paneel een opbouw led paneel 60x60cm. De driver kun je bovenop het paneel kwijt. Hiervoor is genoeg ruimte in de opbouwset.

Materiaal: aluminium
Kleur: mat wit

Dit opbouwframe is geschikt voor panelen met een maximale buitenmaat van 595 x 595mm. De hoogte is 63mm.

Let erop dat de opbouwset minimaal 60cm van de zijmuur is verwijderd, zodat je het paneel er in kunt schuiven zodra de zijkanten aan het plafond zijn bevestigd.

Dit opbouwframe 60x60cm wordt compleet geleverd met schroefjes e.d. Je bent dus helemaal compleet bij het bestellen van dit opbouwframe + led paneel om te installeren.

Specificaties
EAN code
8718868013675
Lengte (mm)
600
Breedte (mm)
600
Opbouwhoogte (mm)
63
Kleur
Wit
RAL-kleur
RAL9010
IP-waarde
IP20
Keurmerken
EMC, LVD, ERP
Geleverd incl.
Schroeven
Garantie
2 jaar
Installatie
  1. De set bestaat uit 4 losse delen, 4 pluggen Ø6en 4 schroeven
  2. Bepaal de juiste plaats voor het opbouwframe.
  3. Pak de zijde (nr. 1) waarin de schroefgaten zitten en teken deze af op het plafond.
  4. Boor deze gaten Ø6en plaats de pluggen in de reeds geboorde gaten.
  5. Schroef nu zijde nummer 1 vast aan het plafond. Klik daarnazijde 3 vast aan zijde 1 zoals hiernaast afgebeeld.
  6. Als je dit hebt gedaan kunnen zijde 2en 4 ook worden vastgeklikt. (Optioneel:) Pak hierbij eventueel een winkelhaak om ervoor te zorgen dat alleshaaks zit.
  7. Teken nu de laatste 2 schroefgaten (van zijde2) af op het plafond en klik zijde 2 en 4 weer uit elkaar.
  8. Boor nu de gaten(voorzijde 2)en doe de pluggen erin.
  9. Monteer zijde 2 weer en schroef deze vast. Je hebt nu een U-vormbestaande uit zijde 1, 2 en 3. Zie afbeelding hiernaast.
  10. Schuif nu je led paneel in het opbouwframe en sluit de led driver aan op het stroomnetwerk.
  11. Klik tot slot het laatste deel (zijde 4) weer vast aan het geheel.
  12. Je bent klaar.
